TH型斗式提升机产品概述:
TH型斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料,挖取式装料。TH斗式提升机的牵引件采用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长,轮缘更换工作简便。下部采用重力自动张紧装置,能保持恒定的张紧力,避免打滑或脱链,同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性,能够有效地保护下部轴等部件。
TH型斗式提升机的型号有TH160、TH200、TH300等,它所使用的料斗的型式有两种:ZH型中深斗一般适用于输送湿的、易结块、较难抛出的物料,如湿砂、型砂、化肥、碱肥、碱粉等。SH型深斗一般适用于输送干燥的、松散易于抛出的物料,如水泥、碎石、煤块等。
TH型斗式提升机主要特点:
1、维护方便,寿命长。机壳钢板加厚、刚性好。
2、输送物料的温度最高可达250℃。提升高度运行平稳可靠,噪音小,维护方便。
3、中节机壳具有单通道和双通道两种形式。改进机型的提升输送量比普通机型提高30%以上。
4、TH提升机环链采用低合金钢锻造,并经渗碳淬火处理,具有极高的抗拉强度和耐磨性能。

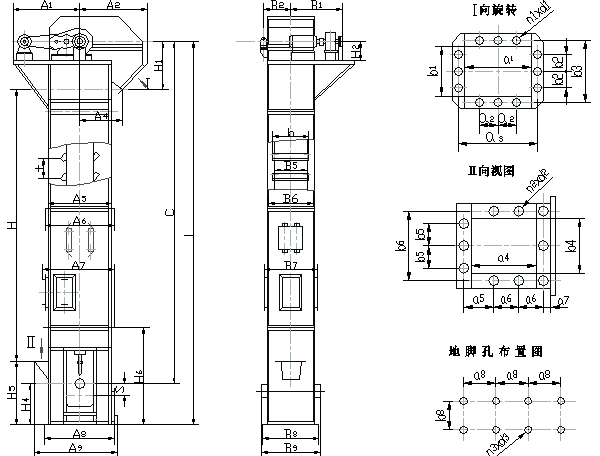

TH系列斗式提升机外形示意图:
TH型斗式提升机技术参数表:
提升机型号规格 | TH160 | TH200 | TH250 | ||||
料斗形式 | ZH | SH | ZH | SH | ZH | SH | |
输送量(100%)米3/时 | 15.77 | 24.97 | 17.87 | 28.6 | 31.43 | 48.19 | |
料斗 | 料斗容积(盛水)升 | 1.2 | 1.9 | 1.5 | 2.4 | 3.0 | 4.6 |
料斗间距(毫米) | 500 | ||||||
链条 | 圆钢直径*节距(毫米) | 14*50 | |||||
单条破断载荷(千牛顿) | ≥190 | ||||||
传动链轮转速(转/分) | 69.71 | 63.22 | 44.11 | ||||
输送物料最大块度(毫米) | 20 | 25 | 30 |
提升机型号规格
|
TH315
|
TH400
|
TH500
|
TH630
|
|||||
料斗形式
|
ZH
|
SH
|
ZH
|
SH |
ZH
|
SH
|
ZH
|
SH
|
|
输送量(100%)米3/时
|
35
|
59
|
58
|
94 |
73
|
118
|
114
|
185
|
|
料斗
|
料斗容积(盛水)升
|
3.75
|
6.0
|
5.9
|
9.5 | 9.3 |
15.0
|
14.6
|
23.6
|
料斗间距(毫米)
|
512 688
|
||||||||
链条
|
圆钢直径*节距(毫米)
|
θ18*64 θ22*86
|
|||||||
单条破断载荷(千牛顿)
|
≥320 ≥480
|
||||||||
单位长度牵引件重量(公斤/米)
|
25.64
|
26.58
|
31.0
|
31.9 41.5
|
44.2
|
49.0
|
52.3
|
||
传动链轮转速(转/分)
|
42.5
|
37.6 35.8 |
31.8
|
||||||
输送物料最大块度(毫米)
|
35
|
40 50 |
660
|
参数注释:
1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。
2.TH环链斗式提升机料斗用途:
Zh--中深斗:输送湿粘性物料,如糖、湿细沙等。
Sh--深斗:输送重的粉状至小块状物料,如水泥、砂、煤等。
