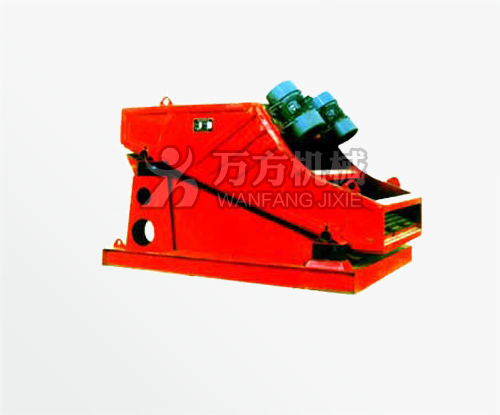

ZSG系列矿用重型振动筛是一种新型、高效的筛分设备，主要用于冶金、矿山、煤炭、建材、电力、化工等行业，尤以冶金行业用途最为广泛，是高炉槽、焦化厂、选矿厂常用的筛分机械，该机采用新型节能振动电机或激振器作振动源，橡胶弹簧支撑并隔振，具有处理量大、筛分效率高、筛网更换方便、安装及维修简便等优点。
该系列高效重型振动筛采用振动电机做激振源、橡胶弹簧装置支撑并隔振、高耐磨材质筛板、密封式筛箱等国内外先进技术及先进的自同步振动原理制作而成，具有寿命长、噪音低、处理量大、筛分效率高、筛网更换方便、安装及维修简便等特点；高效重型振动筛适用于烧结炭、自然矿、焦炭及磨料磨具、化工原料等粉粒物料的高效能筛分，以及脱水、脱介、选煤作业，现已广泛应用于冶金、矿山、煤炭、建材、化工、医药、磨料、粮食等作业。
ZSG系列高效重型筛(矿用振动筛)主要特点:
1.体积小,筛分能力大；
2.重量轻,便于安装及工艺布置；
3.能耗少,可节约大量能源；
4.价格低,备件量极少；
5.结构简单,造型美观；
6.筛网由小块拼装,且更换极为简便。
ZSG系列高效重型振动筛(矿用振动筛)工作原理和结构：
筛箱依靠两台相同的振动电机做相反方向自同步旋转，使支承在减振器上的整个筛机做直线振动，物料从入料端落入筛箱后，迅速前进、松散、透筛，完成筛分作业。本机由筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。本系列筛机采用高性能、高寿命的 振动电机为激振源，调节振动电机激振力的大小，可以改变筛机的振动幅。减振系统由橡胶弹簧和卡箍、支承座等组成。底架由料仓及底盘等组成。本系列振动筛振动电机安装方式可分为上振式和下振式，减振器安装方法可分为座式或吊挂式。还可以根据用户需要进行设计制造。

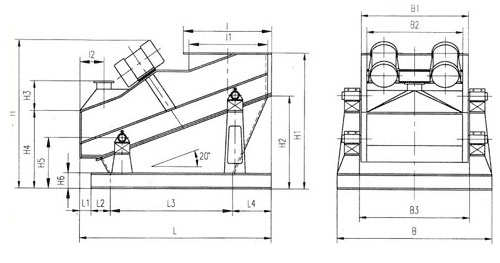

ZSG高效重型筛(矿用振动筛)外形示意图：
ZSG高效重型筛(矿用振动筛)技术参数表：
电机振动式
|
型号 |
筛面面积 |
筛面倾角 |
给料粒度 |
筛孔尺寸 |
处理量 |
振频 |
双振幅 |
配用电机 |
||
|
m2 |
度 |
mm |
mm |
t/h |
Hz |
mm |
型号 |
功率Kw |
电压V |
|
|
ZSGB-0615 |
0.9 |
10 |
<150 |
3 |
10-100 |
16 |
6-9 |
YZO-10-6 |
2*1.0 |
380 |
|
ZSGB-0918 |
1.62 |
10 |
15-160 |
YZO-20-6 |
2*2.0 |
|||||
|
ZSGB-1020 |
2 |
15 |
15-200 |
YZO-20-6 |
2*2.0 |
|||||
|
ZSGB-1224 |
2.88 |
10 |
25-300 |
YZO-30-6 |
2*2.5 |
|||||
|
ZSGB-1030 |
3 |
15 |
35-360 |
YZO-30-6 |
2*2.5 |
|||||
|
ZSGB-1230 |
3.6 |
15 |
40-400 |
YZO-50-6 |
2*3.7 |
|||||
|
ZSGB-1530 |
4.5 |
15 |
45-460 |
YZO-50-6 |
2*3.7 |
|||||
|
ZSG2B-0615 |
0.9 |
10 |
10-100 |
YZO-10-6 |
2*1.0 |
|||||
|
ZSG2B-0918 |
1.62 |
10 |
15-160 |
YZO-20-6 |
2*2.0 |
|||||
|
ZSG2B-1020 |
2 |
15 |
15-200 |
YZO-20-6 |
2*2.0 |
|||||
|
ZSG2B-1224 |
2.88 |
10 |
25-300 |
YZO-30-6 |
2*2.5 |
|||||
|
ZSG2B-1030 |
3 |
15 |
35-360 |
YZO-30-6 |
2*2.5 |
|||||
|
ZSG2B-1230 |
3.6 |
15 |
40-400 |
YZO-50-6 |
2*3.7 |
|||||
|
ZSG2B-1530 |
4.5 |
15 |
45-460 |
YZO-75-6 |
2*5.5 |
|||||
