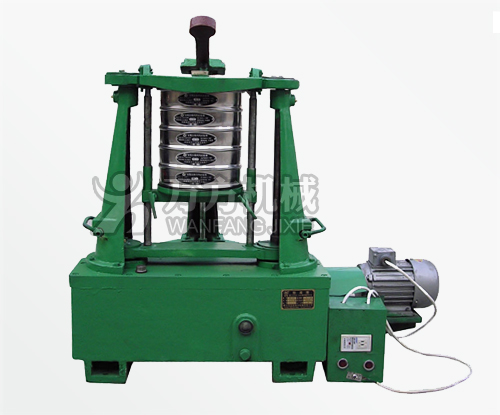

S系列200拍击筛产品概述:
         拍击式振动筛是实验室的常用检测仪器之一，拍击筛是符合国家标准的实验室用振动筛。主要由机座、筛与传动机构等部分组成。本拍击筛可配备专用夹具、即可装夹Φ200试验筛，又可装Φ75、Φ100套筛，装夹方便灵活，夹紧牢靠，并能自动停机。

S系列200拍击筛工作原理:
        S系列200拍击筛电机通过同步带，带动齿轮变速后使主轴转动，主轴带动偏心轮使滑板带动试验筛左右摇动，同时带动顶杆齿轮转动，顶击拍锤，拍击试验筛，使试验筛、分样筛中的物料筛分。

S系列200拍击筛主要用途:
        S系列200拍击筛可筛分多种特性物料的产品。适用于普通磨料粒度组成检查和超硬材料生产分级及粒度组成检查，亦广泛用于地质、冶金、粉体、化工、建工水泥、医药、国防等部门科研生产实验室，对物料进行筛分检测。该拍击筛是在原拍击式标准振筛机的基础上进行了合理的革新，改善了原机座的构造。结构更加紧凑，机身重量减轻，产品更加耐用、轻捷、方便，维护更加简单，配件易修易购，可广泛应用于地质、粉末冶金、磨料、粉体、化工、建材、医药、国防等部门实验室筛分检测，尤其适用于金刚石微粉、超硬材料行业生产分级工序高强度、大频率地反复使用．

S系列200拍击筛结构说明:
1.装筛格部分：作一次定位。在托盘上好放，好取为准95型将丝杆下面的罗母拧紧。200型将托盘两侧的顶丝拧紧。
2.润滑部分：有人工润滑和自动工润滑两种。 95型机体上部有4个注油孔，为人工定时注油。润滑各摩擦件。 自动润滑，向机座内注入一定高度的润滑机油，当转动轴转动时，给油环把润滑油送到各个需要润滑的位置。请注意机座内加油九公斤。 200型有五个人工定期注油处。
3.自动停车装置：由拨动开头、按钮、中间继电器、时间继电器组成。定时多少调时间继电器上的±±键即可。
4.接电源试机：电控盒上的线接入电源，开车前将拍块下面的顶杆提起，看电动机的回转方向与红头的指向是否相同，相同时方可放下顶杆。本机安装在有地脚螺栓的水平基础上，按电工规程安装电路与接地。接通电源开机前将拍块下面的顶杆提起。电机的转向与电机上的红箭头方向相同时方可将顶杆放下来。 机器换位置，换电源时都要这样做。

S系列200拍击筛使用方法:
1.电机转动方向必须正确，按箭头所指方向（三相电机）提起顶杆后，开机检查转动方向，如不对将三相中的两相交换线头单相电机出厂前已经调好方向。
2.上下滑板应定期加油。
3.设备运转前须固定。
4.设备带有定时装置，用户可调节使用时间，开机后到时自动停机。调节时间前两位为分钟，后两位为秒

S系列200拍击筛技术参数表:

序号	名称		单位	数值
1	筛子直径		毫米	φ200、φ100、φ75
2	筛子层次		层	7
3	200实验筛		套	1
4	旋转次数		次/分	290±6
5	排击次数		次/分	156±3
6	排击高度		毫米	38±6
7	底盘水平度		mm/min	≤0.6
8	旋转行程		毫米	25
9	电动机	功率	千瓦	0.37
		转速	转/分	1400
10	外形尺寸		毫米	长×宽×高 433×432×785
11	筛机重量		公斤	213
